Empalmador de fusión de fibra

¿Qué es la empalmadora por fusión de fibra?

Una empalmadora por fusión de fibras es un dispositivo que utiliza un arco eléctrico para fundir dos fibras ópticas en sus caras extremas, para formar una única fibra larga. La unión resultante, o empalme por fusión, une permanentemente las dos fibras de vidrio de extremo a extremo, de modo que las señales de luz óptica pueden pasar de una fibra a la otra con muy poca pérdida.

Beneficios de la empalmadora por fusión de fibra

Portabilidad

Las empalmadoras por fusión de fibra son pequeñas y livianas, lo que permite a los técnicos transportarlas fácilmente a varios lugares de trabajo. Esta portabilidad elimina la necesidad de equipos voluminosos, lo que mejora la maniobrabilidad en espacios reducidos y reduce la tensión de los técnicos.

Empalme rápido

Estas empalmadoras por fusión de fibra cuentan con tiempos de empalme rápidos, lo que reduce significativamente el tiempo total de instalación de las conexiones FTTH. Los técnicos pueden completar proyectos rápidamente, lo que permite a los proveedores de servicios de Internet ofrecer conectividad de alta velocidad a los clientes en un período de tiempo más corto.

Interfaz amigable

Las empalmadoras por fusión de fibra están diseñadas con una interfaz fácil de usar que simplifica el proceso de empalme. Los técnicos con distintos niveles de experiencia pueden aprender rápidamente a operar estos dispositivos, ahorrando tiempo y recursos en capacitación.

Conectividad mejorada

Al utilizar la última tecnología, la empalmadora por fusión de fibra garantiza empalmes de la más alta calidad, lo que resulta en una mejor transmisión de señal y una reducción de pérdidas. Esto se traduce en velocidades de Internet más rápidas y confiables para los usuarios finales.

Por qué elegirnos

Pericia

Contamos con un equipo de expertos que poseen las habilidades y experiencia necesarias en sus respectivos campos para brindar los servicios requeridos.

Atención al cliente

Nuestro equipo de atención al cliente está disponible las 24 horas del día para abordar cualquier inquietud o consulta que los clientes puedan tener.

Servicios de calidad

Ofrecemos productos o servicios de alta calidad a nuestros clientes y estamos comprometidos a entregar más allá de sus expectativas.

Experiencia

Contamos con un equipo de profesionales altamente experimentados que ofrecen asesoramiento y servicios expertos para ayudarle a alcanzar sus objetivos.

¿Cómo funciona una empalmadora por fusión de fibra?

Alineación
Utilizando motores pequeños y precisos, la empalmadora por fusión de fibras realiza ajustes minuciosos en las posiciones de las fibras hasta que estén alineadas correctamente, de modo que el empalme terminado sea lo más fluido y sin atenuaciones posible. Durante el proceso de alineación, el técnico de fibra óptica puede visualizar la alineación de la fibra, gracias a la ampliación mediante medidor de potencia óptica, cámara de vídeo o telescopio de visualización.

Quema de impurezas
Dado que el más mínimo rastro de polvo u otras impurezas puede causar estragos en la capacidad de un empalme para transmitir señales ópticas, nunca se puede ser demasiado limpio cuando se trata de empalme por fusión. Aunque las fibras se limpian a mano antes de insertarlas en el dispositivo de empalme, muchas empalmadoras por fusión incorporan un paso de limpieza de precaución adicional en el proceso. Antes de fusionarse, generan una pequeña chispa entre los extremos de la fibra para quemar el polvo o la humedad restantes.

Fusión

Una vez que las fibras se hayan colocado correctamente y se haya quemado la humedad y el polvo restantes, es hora de fusionar los extremos de las fibras para formar un empalme permanente. La empalmadora emite una segunda chispa más grande que funde las caras de los extremos de la fibra óptica sin causar que el revestimiento de las fibras y el núcleo de vidrio fundido se unan (mantener el revestimiento y el núcleo separados es vital para un buen empalme: minimiza la pérdida óptica). Luego, las puntas de las fibras fundidas se unen, formando el empalme por fusión final. Luego se realizan pruebas estimadas de pérdida de empalme, y la mayoría de los empalmes por fusión de fibra muestran una pérdida óptica típica de 0.1 dB o menos.

Herramientas y equipos utilizados para la empalmadora por fusión de fibra

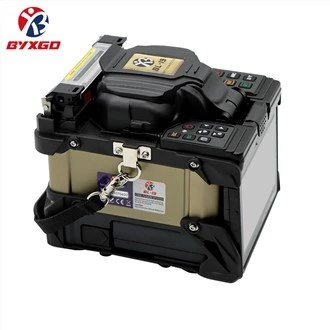

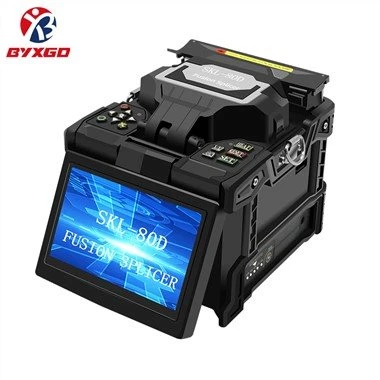

empalmador de fusión

Una empalmadora por fusión es un dispositivo que se utiliza para realizar empalmes por fusión. Alinea las dos fibras y aplica un arco eléctrico para fundir los extremos de las fibras, creando una conexión permanente.

empalme mecanico

Un empalme mecánico es un dispositivo utilizado para empalmes mecánicos. Mantiene las dos fibras en su lugar y las alinea para crear una ruta continua para la transmisión de datos.

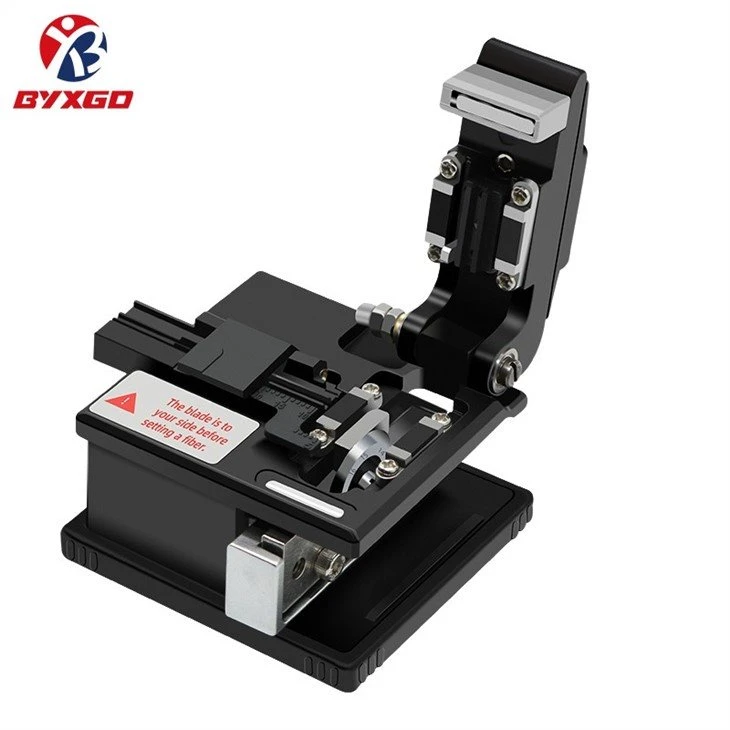

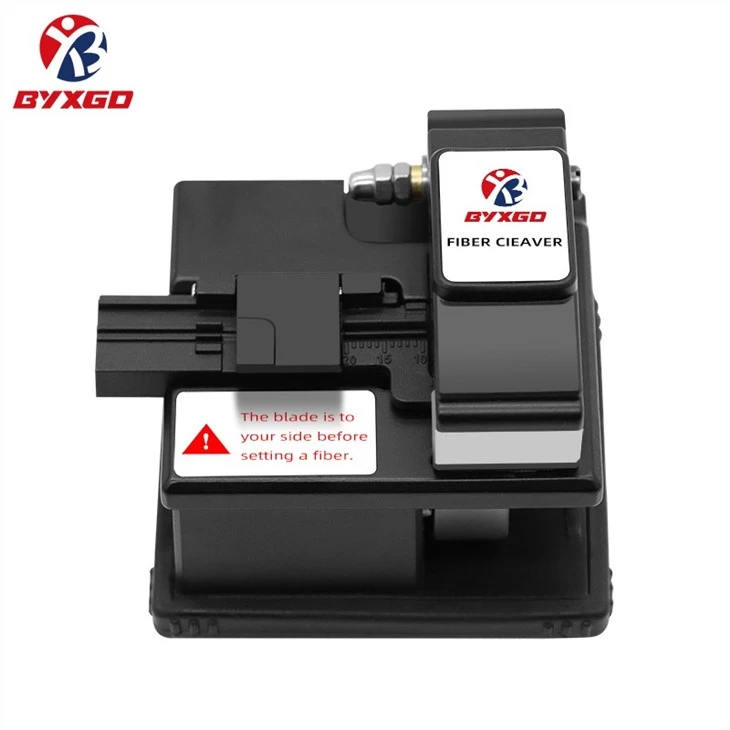

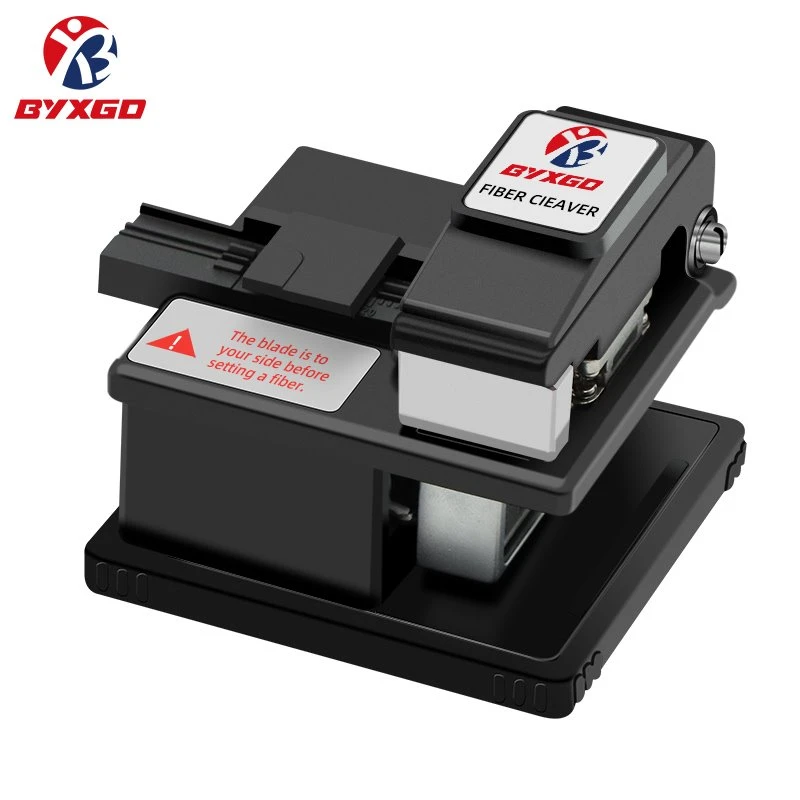

cuchilla de fibra

Una cortadora de fibra es una herramienta que se utiliza para cortar el cable de fibra óptica de forma limpia y precisa, asegurando una superficie limpia y lisa para empalmar.

Separador de fibra óptica

Un pelador de fibra óptica es una herramienta que se utiliza para quitar la capa protectora del cable de fibra óptica, exponiendo la fibra desnuda para el empalme.

alcohol y toallitas

Se utilizan alcohol y toallitas para limpiar las fibras antes de empalmar, asegurando una superficie limpia y lisa para empalmar.

Cómo puede limpiar correctamente sus dispositivos empalmadores por fusión de fibra

Limpieza de ranuras en V
Las ranuras en V son componentes importantes de las empalmadoras por fusión de fibras, ya que ayudan a la alineación adecuada de las fibras ópticas que se van a empalmar. Las fibras ópticas son muy pequeñas y sensibles y cualquier partícula de polvo o suciedad (por pequeña que sea) puede provocar que la fibra se desvíe por completo. Tome un hisopo de algodón nuevo y sumérjalo en alcohol. Tome este hisopo y cepille suavemente la superficie de las ranuras en V de un extremo al otro. Sea cuidadoso para evitar daños al aparato.

Limpieza de LEDs y cristal protector de espejos.
La luz Led sirve como fuente de iluminación que ayuda en todo el paso del procesamiento de la imagen. Lo mismo ocurre con el cristal protector del espejo. Un cristal sucio dificultaría la visualización de una imagen, por lo que limpiarlo es un mal necesario. El proceso de limpieza general será el mismo. Tome un hisopo de algodón, sumérjalo en alcohol y páselo suavemente por la superficie del LED. No utilices fuerza excesiva mientras limpias el vidrio, ya que puedes dañarlo. Asegúrese siempre de utilizar alcohol en pequeñas cantidades. No se recomienda el exceso de alcohol, ya que puede dejar manchas que pueden ser difíciles de limpiar. En algunos casos, las manchas no se pueden quitar, lo que resulta en el reemplazo del vidrio. También evite a toda costa el uso de aire comprimido para la limpieza.

Limpieza de almohadillas de fibra desnuda.
Las almohadillas de fibra desnuda ayudan a los usuarios a fijar la fibra óptica en ranuras en V. Cualquier partícula de suciedad u otros contaminantes pueden provocar que el desplazamiento de la fibra perturbe todo el proceso de empalme. Tome el hisopo de algodón, humedézcalo con alcohol y comience el proceso de limpieza como se menciona en las secciones anteriores. Utilice un hisopo de algodón seco para eliminar el exceso de alcohol una vez finalizada la limpieza. Sea cuidadoso ya que demasiada fuerza puede dañar las almohadillas de fibra.

Limpieza de microscopios
Los microscopios, junto con los LED y el cristal protector del espejo, le ayudan en el paso del procesamiento de imágenes. Su microscopio (y sus lentes objetivos) serán su principal fuente de visualización. Cualquier contaminante que cubra la lente dificultará la visión. Antes de limpiar la lente, asegúrese de retirar los electrodos instalados. Estos deben manipularse con cuidado ya que son muy afilados. Después de eso, puedes continuar con el proceso de limpieza con un hisopo de algodón humedecido en alcohol. Limpie la lente con movimientos circulares para obtener mejores resultados. Seque el alcohol con un algodón seco y vuelva a instalar los electrodos.

Limpieza del horno termorretráctil.
El polvo y la suciedad se acumulan fácilmente en el horno termorretráctil en comparación con otras piezas. Primero use un hisopo de algodón seco para limpiar la placa calefactora. Esto eliminará las partículas grandes. Siga esto con un hisopo de algodón humedecido con alcohol. Retire el exceso de alcohol si es necesario.

Limpieza de soportes de fibra.
Por último, pero no menos importante, están los soportes de fibra, que se pueden limpiar exactamente de la misma manera que antes. Simplemente use un hisopo de algodón humedecido en alcohol para hacer el trabajo.

Factores a considerar al elegir un equipo empalmador por fusión de fibra

Tecnología de alineación

● La alineación precisa es crucial para lograr bajas pérdidas de empalme.

● Elija entre empalmadores por fusión de alineación de núcleo y alineación de revestimiento según los requisitos de su proyecto.

● La empalmadora por fusión de fibra con alineación central ofrece una mejor precisión de alineación y es ideal para escenarios de aplicaciones avanzadas.

● Las empalmadoras por fusión de fibra de alineación revestida son más asequibles y adecuadas para las necesidades de empalme estándar.

tiempo de empalme

● Reducir el tiempo de empalme es importante para mejorar la eficiencia del trabajo.
● Busque una empalmadora por fusión de fibra equipada con tecnología de empalme de alta velocidad para minimizar el tiempo de inactividad durante el empalme.

● Considere la cantidad de empalmes por carga de batería para garantizar un funcionamiento ininterrumpido.

Portabilidad

● Si trabaja con frecuencia en diferentes ubicaciones o necesita realizar empalmes en espacios reducidos, la portabilidad debe ser una consideración primordial.

● Opte por equipos de empalme por fusión compactos y livianos que no comprometan el rendimiento.

Compatibilidad de fibra

● Asegúrese de que la empalmadora por fusión de fibra sea compatible con los tipos de fibra con los que trabajará.
● Considere la variedad de diámetros de fibra y recubrimientos que la empalmadora por fusión puede manejar.
● Elija empalmadoras por fusión con compatibilidad versátil para adaptarse a proyectos futuros.

Interfaz amigable

● Una interfaz fácil de usar simplifica la operación y reduce la curva de aprendizaje.
● Busque empalmadoras por fusión con paneles de control intuitivos y pantallas visuales claras.
● Considere funciones adicionales como pantallas táctiles y compatibilidad con varios idiomas para mejorar la usabilidad.

Costo y retorno de la inversión (ROI)

● Establezca un presupuesto y evalúe el potencial de retorno de la inversión (ROI) a largo plazo del equipo de empalme por fusión que está considerando.
● Considere el costo de compra inicial, los gastos de mantenimiento y la vida útil esperada del equipo.
● Calcule los ahorros potenciales en términos de reducción de pérdidas de empalme y mayor confiabilidad de la red.

Cómo empalmar la empalmadora por fusión de fibra

Pelar las fibras

Antes de fusionar, retire la cubierta y el revestimiento del cable. Usando una herramienta como un pelador de fibras mecánico, reduzca el recubrimiento y el exterior hasta que lo único que quede sean núcleos de fibra desnudos.

Limpiar las fibras

Aunque una empalmadora por fusión de fibras quemará las impurezas antes de la fusión, las fibras deben limpiarse en caso de que existan contaminantes más adelante en la línea. La aplicación cuidadosa de una solución de limpieza de fibra óptica debería eliminar la mayor parte del polvo o las partículas.

Cortar las fibras

Este paso requiere la mayor precisión. Con un cortador de fibras, cree con cuidado una rotura dentro de la fibra con extremos perpendiculares al eje de la fibra.

Alinear las fibras

Si utiliza una empalmadora con alineación automática, simplemente coloque los extremos de la empalmadora por fusión de fibra dentro del soporte del dispositivo. Para empalmadoras con alineación manual, haga coincidir las caras de los extremos de las fibras para que los electrodos queden centrados.

Fusionar las fibras

El dispositivo soldará los dos extremos y luego probará para asegurarse de que estén unidos de forma segura.

Proteger el empalme

Una vez que se haya inspeccionado la fusión, aplique una funda termorretráctil alrededor del área recién fusionada para protegerla de la contaminación. Algunas empalmadoras por fusión de fibra pueden hacer esto automáticamente.

Nuestro certificado

Preguntas solicitadas

P: ¿Cuál es un requisito previo antes de realizar un empalme por fusión de fibras ópticas?

R: ¿Cuáles son algunos requisitos previos antes de realizar un empalme por fusión de fibras ópticas? Un entorno controlado, como una camioneta de empalme, un remolque o una tienda de campaña, y una superficie de trabajo estable que sea lo suficientemente grande como para acomodar la empalmadora por fusión, las herramientas y el cierre de empalme.

P: ¿Cuál es la pérdida típica en un empalme por fusión?

R: Cuando se trata de acoplar dos empalmes en conectores, la pérdida de empalme de fibra aceptable se calcula en alrededor de {{0}}.7 a 1,5 dB por conector. En el empalme por fusión, la pérdida aceptable se reduce a alrededor de 0.1 a 0,5 dB por empalme. Por lo tanto, no es sorprendente que el empalme por fusión sea el preferido en la industria.

P: ¿Cuál es la forma correcta de manipular la fibra una vez empalmada?

R: Entonces, después de que las fibras se hayan fusionado exitosamente, es hora de proteger la fibra fusionada volviendo a aplicar un recubrimiento o usando un protector de empalme. Puede utilizar plástico termocontraíble, gel de silicona o protectores de engarce mecánicos para proteger el empalme contra daños externos y roturas.

P: ¿Cuánto tiempo lleva empalmar un cable de fibra óptica?

R: Una regla general es que un solo empalme tarda unos cuatro minutos y un empalme por fusión en masa de 12-fibra tarda unos ocho minutos por empalme, respectivamente. Empalmar un cable de 1728-número de fibras (144 empalmes en masa) tomaría aproximadamente 19 horas de empalme constante para un cable plano.

P: ¿Es difícil empalmar fibra?

R: El empalme de fibra FTTH es un proceso complejo que requiere precisión y conocimiento experto. Estos son los desafíos clave que enfrentan los técnicos durante el proceso de empalme: Alineación de la fibra: Alinear perfectamente los extremos de la fibra es crucial para lograr conexiones de empalme con bajas pérdidas.

P: ¿Cuáles son los dos problemas más críticos en el empalme por fusión?

R: Los extremos de fibra limpios y precisos son esenciales para un empalme por fusión exitoso. La preparación adecuada de la fibra incluye un corte preciso para lograr extremos de fibra planos y perpendiculares, minimizando los espacios entre los extremos y garantizando una alineación óptima del núcleo.

P: ¿Cuáles son los dos métodos principales de empalme de fibra óptica?

R: El empalme de fibras es el proceso de unir permanentemente dos fibras. A diferencia de los conectores de fibra, que están diseñados para una fácil reconfiguración en paneles de conexión cruzada o de conexión. Hay dos tipos de empalme de fibra: empalme mecánico y empalme por fusión.

P: ¿Qué es la prueba de arco en una empalmadora por fusión?

R: Este proceso es para garantizar que su empalmadora esté lista y pueda ayudarlo a completar su trabajo sin ningún contratiempo. La verificación del arco ayudará a asegurarse de que una empalmadora por fusión esté ajustada a las condiciones ambientales, así como que la configuración de su máquina sea ideal para realizar el empalme.

P: ¿Cuáles son los problemas con el empalme de fibra?

R: Pérdida excesiva: un empalme de fusión inadecuado puede provocar una gran pérdida de señal, lo que afecta la calidad y velocidad general de la red. Contaminación: El polvo, la suciedad y otros contaminantes pueden acumularse en los extremos de la fibra, lo que provoca malos resultados de empalme y un rendimiento degradado.

P: ¿Cuál es la pérdida de fibra aceptable?

R: La pérdida de fibra también varía según el tipo de fibra y el grado de rendimiento. La mayoría de las instalaciones multimodo suelen ser de fibra de 62,5/125-micras, cuyo rendimiento debe ser de 3,75 decibeles/kilómetro a 850 nm y 1,5 dB/km a 1300 nm para cumplir o superar la especificación.

P: ¿Se pueden empalmar cables de fibra óptica dañados?

R: El proceso básico es: Cortar la parte dañada del cable. Prepare ambos extremos del cable quitando la cubierta, amortiguando y limpiando el hilo de fibra expuesto. Inserte ambos extremos del cable en el empalme.

P: ¿Se puede cortar y unir cable de fibra óptica?

R: En el caso de que haya suficiente cable de repuesto, se pueden cortar y preparar las dos partes de la fibra rota con los extremos dañados. Luego, estos extremos se empalman y se aseguran en una caja de protección que alberga los conectores del cableado de fibra óptica.

P: ¿Qué significa ONU para fibra?

R: ONU significa Unidad de red óptica. Una ONT y una ONU son lo mismo. ONT y ONU se refieren al equipo final del consumidor en un enlace de comunicación de fibra óptica al hogar (FTTH). Pero si quiere ser técnico, hay una diferencia y es que ONT es un término del ITU-T, mientras que ONU es un término del IEEE.

P: ¿Cuántas veces se puede dividir un cable de fibra óptica?

R: Tienen una relación de división máxima de 1:32 (lo que significa que una entrada se puede dividir en un máximo de 32 fibras).

P: ¿Qué tan caliente es el empalme de fibra óptica?

R: Durante el empalme por fusión a alta temperatura (la temperatura del material de los extremos de la fibra es de aproximadamente 1800 grados C. -2,000 grados C. y la temperatura en la región del arco que rodea los extremos de la fibra es de aproximadamente 3,000 grados C.

P: ¿Es el empalme de fibra óptica una buena carrera?

R: Afortunadamente, el salario no es algo de lo que los técnicos de fibra óptica deban preocuparse. Según Payscale, las personas con una certificación de fibra óptica ganan un promedio de $61,000 al año. Tenga en cuenta que eso significa que puede ganar mucho más que eso si permanece en el campo.

P: ¿Es necesario estar certificado para empalmar cables de fibra óptica?

R: Es una habilidad fundamental para la instalación, mantenimiento y reparación de redes de fibra óptica. Si desea convertirse en técnico u operador de empalme de fibra, debe recibir la capacitación y certificación adecuadas para garantizar los estándares de calidad y seguridad.

P: ¿Cuáles son los requisitos básicos de los empalmes de fibra?

R: El empalme de fibra debe cumplir con los requisitos básicos de mínima pérdida de energía, fácil instalación, baja atenuación y resistencia mecánica. La técnica de empalme por fusión utiliza el calor de los electrodos para unir dos extremos de la fibra, creando una conexión fuerte y confiable.

P: ¿Cuál es el principio de la empalmadora por fusión?

R: El principio del empalme por fusión es que los dos extremos de la fibra desnuda (sin recubrimientos) se fusionan bajo la influencia del calor. Más precisamente, los extremos de las fibras inicialmente se ponen en estrecho contacto, con un pequeño espacio entre ellos.

P: ¿Qué tipo de empalmadora por fusión es ideal?

R: Este tipo de empalmadora es ideal para fusionar fibra monomodo porque proporciona una alineación del núcleo de fibra muy precisa, necesaria para fibras de núcleo pequeño. La pérdida de empalme típica es de solo 0.02 dB cuando se verifica con pruebas OTDR.
